0519-88678001 0519-88908008結構原理

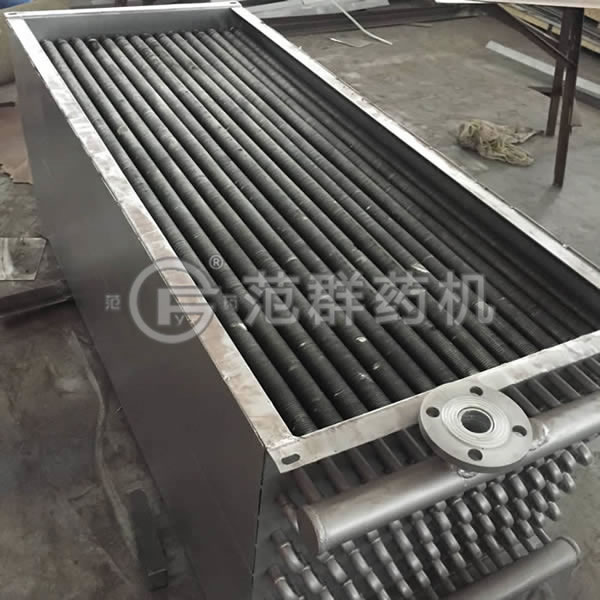

工業散熱器的結構組成為散熱排管、進出總管、框架。

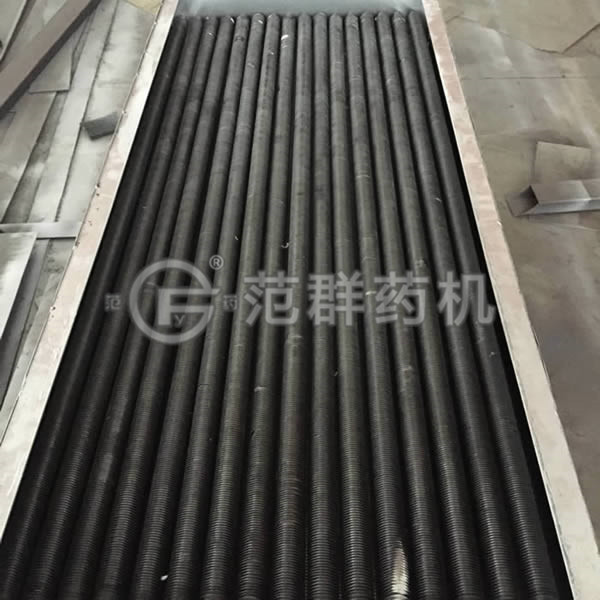

其中，散熱排管由散熱管束組成，散熱管由基管和翅片組成。散熱管質量決定換熱效果，散熱管排列方式影響空氣阻力，散熱管安裝方式決定承受溫差（熱脹冷縮）能力。
安裝方式
框架固定式（SRZ型、SRL型、S型）、框架支撐式（GL型、U型）。
其中，框架固定式，散熱管直接焊接到框架箱盒，結果簡單，一般用于180℃以下熱媒或冷媒；框架支撐式，散熱管穿過框架多孔板，與連通管（或彎頭）焊接，一般用于180℃以上熱媒。
常用散熱管類型

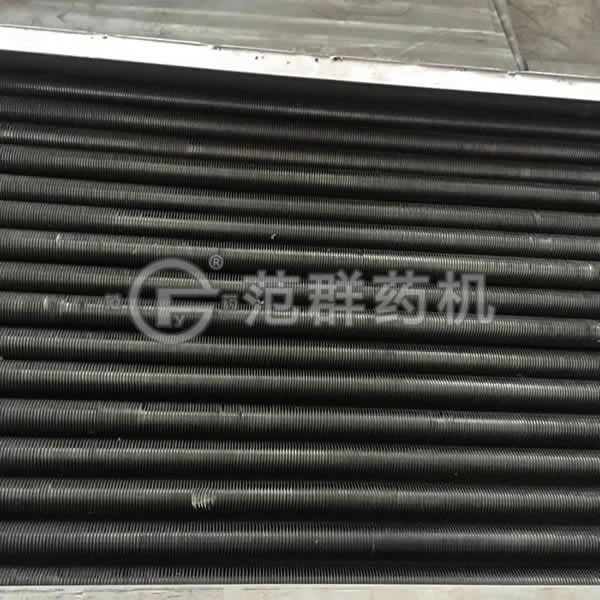

鋼制散熱管（鋼管繞鋼翅片、熱鍍鋅處理）、鋼鋁復合散熱管（鋼管軋鋁翅片）、銅制散熱管（銅管繞銅翅片、搪錫處理）、銅鋁復合散熱管（銅管軋鋁翅片）、不銹鋼散熱管（不銹鋼管繞不銹鋼翅片、高頻焊）。其中，鋼制散熱管，熱鍍鋅是關鍵，可以填充縫隙、穩固翅片、高效傳熱、高效防腐；銅制散熱管，搪錫是關鍵。
技術參數
散熱面積、通風凈截面積、傳熱系數。
其中，散熱面積影響散熱量，也是散熱器主要成本參數；通風凈截面積影響通風阻力；傳熱系數影響傳熱效果。
選型參數
烘干散熱器選型參數：熱媒（蒸汽、熱水）、熱風、物料。
其中：蒸汽（壓力、溫度），熱水（進水溫度、出水溫度、流量），熱風（流量、進風溫度、濕度（含水量）、出風溫度、空氣阻力），物料（耗熱量、蒸發水量）
保溫散熱器選型參數：熱媒（蒸汽、熱水）、空間、地域、保溫。
其中：蒸汽（壓力、溫度），熱水（進水溫度、出水溫度、流量），空間（長、寬、高）。
